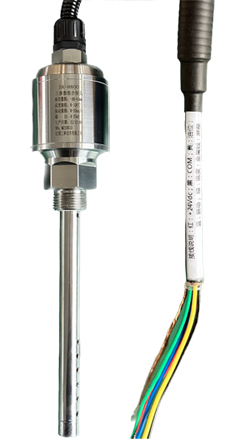

SK-8800三參數組合探頭

（油位-溫度-振動組合）

一、特點

SK-8800三參數組合（油位-溫度-振動組合）探頭，是本公司用于冷卻塔風機安全監控系統中，一種非總線結構的通用型組合探頭。它可與多種通用二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用。

這種應用于風機減速箱安全運行監測的組合探頭，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些安全參量對應的4～20mA標準電流信號，可以配接各種通用型二次儀表或計算機數字采集監控系統。

探頭溫度測量使用鉑電阻傳感器和半導體集成器件；油位測量采用了電容式傳感原理；用于振動測量的傳感器，直接獲取機械振動的加速度信號，經放大器、帶通濾波器、一次積分、真有效值（RMS）變換器，將有效帶寬內的振動波形進行真有效值轉換；最終油位、溫度、振動各產生4～20mA輸出。

二、主要技術指標

-外型和安裝結構：

SK-8800三參數組合探頭，探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時申明。

-溫度測量特性：

潤滑油溫度測量范圍：0～100 ℃ ， 溫度測量綜合誤差：±1℃

-油位測量特性：

潤滑油油位測量范圍：-10～40㎜（10㎜處為減速箱正常油位下油限位置）， 油位測量最大誤差： <= ±1㎜

環境溫度-40～65℃（極限耐溫-50～150℃）

-振動測量特性：

振動測量范圍：0～20 ㎜/s ，測量輸出與振動速度的有效值（RMS）成正比，振動測量頻帶范圍：10～1000HZ，振動測量最大誤差：<=±1㎜/s

-信號輸出特性：

有源電流型輸出：DC/4～20mA ，要求無源電阻性負載。最大負載電阻：< 300歐姆

-供電特性：

工作電壓：DC/24V±4V，最高保護電壓：DC/30V ，額定電流：DC/80mA,最大瞬時工作電流：120mA，內設電壓極性反接保護。

-環境特性：

環境溫度范圍：－20～80℃，環境濕度范圍：0～100％（端口使用704硅橡膠密封）

-電氣連接：

兩個四位端子：+24V電源、GND、It 、t-COM、Io、o-COM、Iv、v-COM：It溫度電流信號輸出；Io油位電流信號輸出； Iv振動電流信號輸出。

三、說明

通常供貨時已預先選裝好一條五芯屏蔽電纜，電纜接線顏色對應關系如下：

棕色：+24V電源；

黑色：地線（公共端:GND,t-COM,o-COM,v-COM內部導通）；

電纜屏蔽線：接大地；

綠色：溫度輸出； 藍色：振動輸出； 黃色：油位輸出；
